TVVA

Pare o vazamento.
Sem parar a
operação.

TVVA — Tecnologia em Vedação de Vazamentos Ativos. Vedação on-line de válvulas, tubulações e flanges com a planta em operação. Trabalho a frio, sem faísca, sem hot work, sem preparação de superfície — selante injetado em cavidade hermética cura na configuração necessária para interromper o vazamento.

Solicitar atendimento técnico Ver métodos de vedação

900°C

Temperatura de operação — vapor superaquecido, processo, gases de combustão

320Bar

Pressão de trabalho — do vácuo até alta pressão, com vedação definitiva

Sem hot work, sem parada — aplicação com o equipamento em serviço

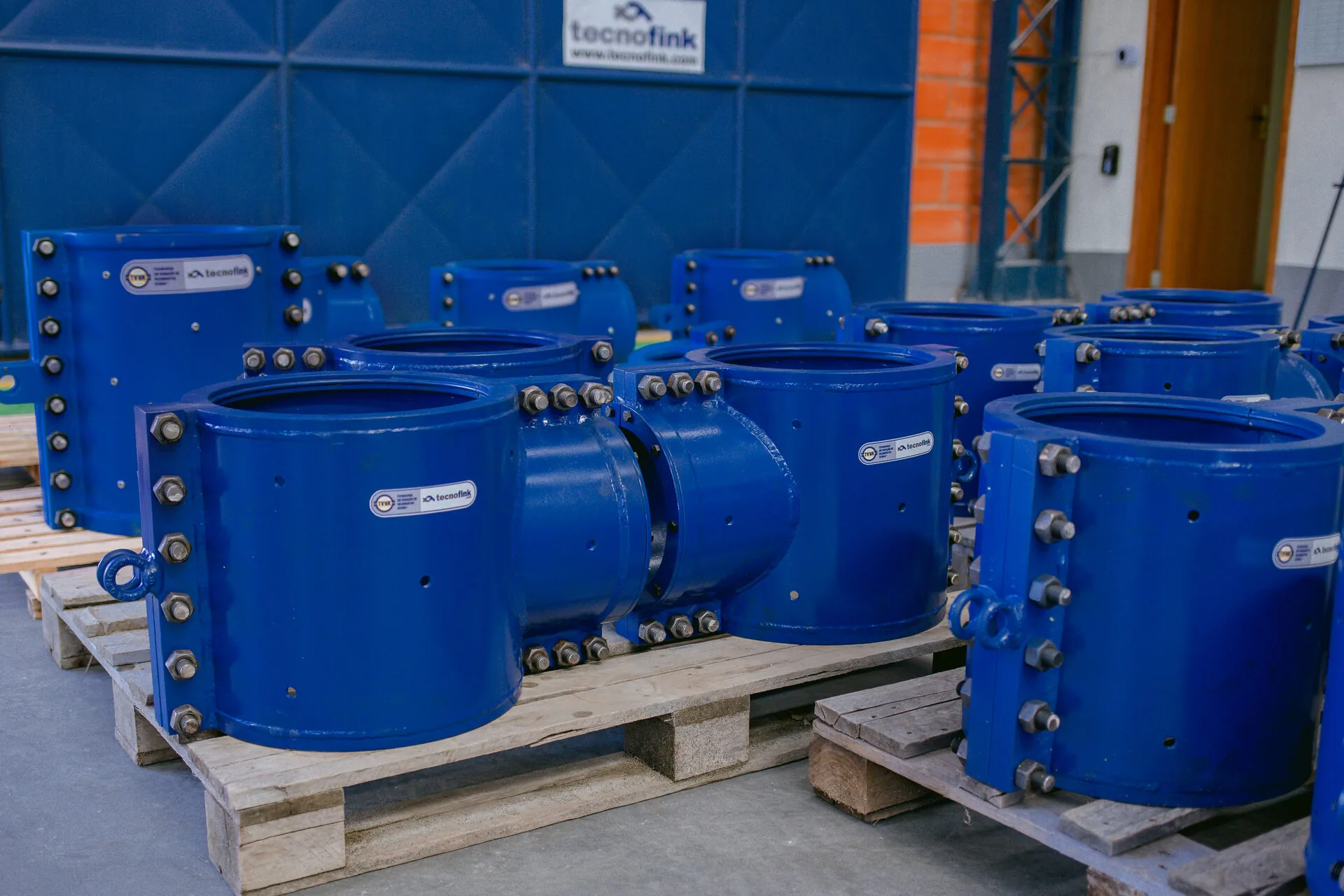

Dispositivos TVVA bipartidos fabricados sob encomenda — abraçadeiras e enclausuramentos prontos para vedação de vazamentos ativos

TVVA · Fabricação sob encomenda

Dispositivos bipartidos projetados para a geometria exata do equipamento em campo.

Engenharia · Projeto · Fabricação

PROCESSO

Vedação ativa não é remendo. É contenção em cavidade hermética.

DIAGRAMA DE VEDAÇÃO EM CAVIDADE

Sólido para Líquido. De volta para Sólido.

O dispositivo de vedação contém o ponto de vazamento numa cavidade hermética. A pressão TVVA — superior à pressão do vazamento — força o composto sólido a fluir como líquido, preencher a cavidade e curar na configuração necessária para interromper o vazamento.

900°C

Faixa térmica de operação

Selantes específicos para cada faixa — do vácuo a alta temperatura: vapor, processo, gases quentes e exaustão.

320kg/cm²

Pressão de trabalho

Vedação resistente do vácuo até 320 kg/cm² após cura completa — tubulações, vasos e linhas em alta pressão.

Sem parada · sem hot work

Aplicação on-line com o equipamento em operação — elimina shutdown, despressurização e custos de remontagem.

DESAFIOS

Toda parada não programada custa o que a vedação economiza.

/01

⌬

Vazamento ativo em válvula sob pressão

Gaxeta deteriorada, haste com folga, sobreposta passando produto — substituir a válvula exige despressurizar a linha e parar a operação que a planta não tem janela para parar.

/02

⊗

Junta de flange comprometida em operação

Junta deteriorada, estojos relaxados, fuga em conexão de equipamento — apertar mais arrisca arrancar o estojo, e desmontar significa drenar a linha inteira.

/03

⊜

Soldagem proibida ou inviável

Área classificada, fluido inflamável, atmosfera explosiva, gás combustível ou GLP na linha — hot work está fora de questão e qualquer faísca é fonte de ignição potencial.

/04

⌗

Redução de espessura sem janela de parada

Trecho de tubulação com perda de parede identificada — substituir exige paralisação programada de planta que custa muito mais que o reparo conservativo permite contornar.

BENEFÍCIOS

O que a TVVA
entrega para a operação.

Sem parada programada

Evita perdas econômicas resultantes de desligamento não programado da operação. A planta segue produzindo durante o reparo.

Reduz perda de conteúdo

Vedação imediata interrompe o vazamento e reduz a perda de conteúdo principal — produto, vapor, gás combustível ou utilidade.

Sem fontes de ignição

Trabalho a frio, sem faísca, sem chama — elimina possíveis fontes de combustão e explosão em áreas classificadas.

Previne poluição ambiental

Contenção imediata previne poluição ambiental e ruídos associados ao vazamento — fundamental para licenças de operação.

Economia vs. reparo convencional

Economiza recursos financeiros em comparação com substituição, hot work, parada de planta e métodos de reparo convencionais.

Alta velocidade de execução

Conclusão do projeto em tempo reduzido — fabricação sob encomenda em caráter de urgência e instalação imediata.

Não destrutivo

A linha original permanece intacta — sem corte, sem solda, sem usinagem. O dispositivo envolve, contém e veda.

Sem preparação de superfície

Nenhuma preparação prévia de superfície é necessária — aplicação direta no ponto de vazamento como está.

Conformidade normativa

Reparos executados em conformidade com ISO 9001, ASME PCC-2 e ASME Seção VIII Div. 1 — dossiê técnico integral.

INDÚSTRIAS APLICÁVEIS

Onde a TVVA contém o vazamento e mantém a planta operando.

Refino de Petróleo & Petroquímica

Linhas de processo, vasos, válvulas de bloqueio e flanges em refinarias e plantas petroquímicas — onde toda parada não programada custa muito caro.

→

Indústria Química

Tubulações de produtos químicos agressivos, válvulas de processo, conexões em reatores — vedação compatível com ácidos, alcalinos e solventes.

→

Geração de Energia & Nuclear

Vapor superaquecido, água de alimentação, condensado, válvulas de turbina e linhas de utilidade — inclusive em usinas termonucleares.

→

Transporte por Dutos (Terrestres & Marítimos)

Vedação em estações de bombeamento, válvulas de bloqueio de duto, conexões e flanges em terminais de transferência terrestre e marítima.

→

Plataformas Offshore

Sistemas de produção, válvulas de processo, linhas de gás e óleo em plataformas — onde substituição em alto-mar é logisticamente inviável.

→

Terminais de Armazenamento

Esferas, tanques, válvulas de carga e descarga, manifolds de transferência — vedação em conformidade com normas de segurança de terminais.

→

Indústria Farmacêutica

Linhas de utilidade, vapor limpo, gases de processo — vedação compatível com requisitos sanitários e ambientes controlados.

→

Serviços Públicos & Utilidades

Adução de água, vapor distrital, redes de gás combustível — vedação em redes de utilidade pública sem interrupção do serviço.

→

Mineração & Celulose

Linhas de polpa, vapor de processo, válvulas de digestor — vedação em plantas com janelas de parada raras e operação 24/7.

→

Processamento de Alimentos

Vapor, condensado, utilidades de processo — vedação compatível com requisitos de sanidade e operação contínua de plantas alimentícias.

→

COMPATIBILIDADES QUÍMICAS

Selantes formulados para cada fluido de processo.

A linha de selantes TVVA contempla formulações específicas para cada combinação de fluido, pressão e temperatura. A seleção do composto considera compatibilidade química, faixa térmica de operação e a natureza do vazamento — para que a vedação cure e se mantenha sob as condições reais de processo.

Água & Condensado

UTILIDADES

Vapor superaquecido

ATÉ 900°C

Oxigênio

O₂

Nitrogênio

N₂

Dióxido de carbono

CO₂

Ácido clorídrico

HCl

Ácido sulfúrico

H₂SO₄

Ácido nítrico

HNO₃

Soluções alcalinas

pH > 10

Gás combustível

ÁREA CLASS.

GLP & Propano

LIQUEFEITO

Benzeno

AROMÁTICO

Polietileno · Polipropileno

POLÍMEROS

Propileno

C₃H₆

Outros produtos químicos

SOB CONSULTA

MÉTODOS DETALHADOS

Cada vazamento, seu próprio método de vedação.

Método / 01 · Re-engaxetamento

Vedação injetável direto na caixa de gaxeta.

Caixa de Gaxeta · Sobreposta · Haste

Em caixa de gaxeta de válvulas (sobreposta/haste) e sistemas de vedação. Vedação imediata do vazamento através de injeção de selante (massa injetável) diretamente na caixa de gaxeta, que reocupa o espaço entre a haste e a parede da câmara.

Execução imediata com a válvula em operação — não há desmontagem do castelo, troca de gaxeta ou parada da linha. Solução rápida que mantém a válvula operante durante e após o reparo.

Vácuo a 160 kg/cm²Até 500°CVálvula operanteImediatoSem desmontagem

Método / 02 · Wire Wrap

Reforço de tubulação com enrolamento metálico tensionado.

Tubulação · Trecho Reto · Redução de Espessura

Aplicado on-line sem parar a operação normal. Nenhuma preparação prévia de superfície é necessária — o enrolamento metálico tensionado é depositado diretamente sobre o trecho da tubulação que precisa de reforço.

Trabalho a frio, sem faísca — adequado a áreas classificadas, fluidos inflamáveis e atmosferas explosivas. Procedimento não destrutivo com alta velocidade de conclusão do projeto.

On-lineSem preparaçãoA frioSem faíscaNão destrutivoRápido

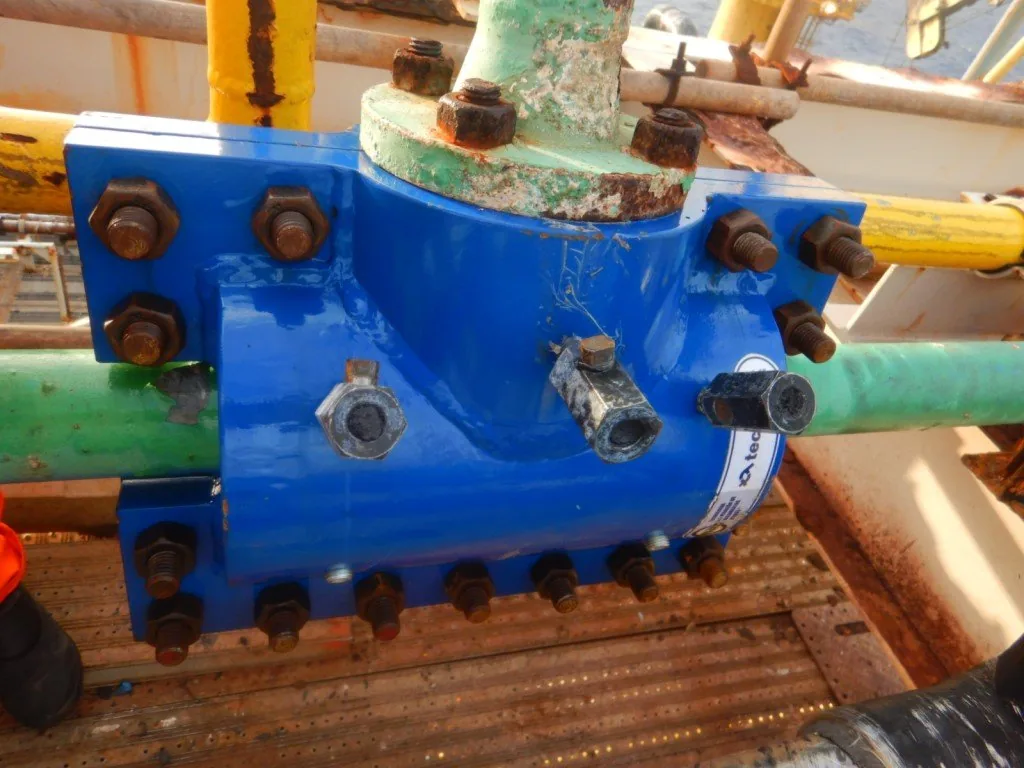

Abraçadeira bipartida TVVA com selo em flange instalada em tê de linha pressurizada em plataforma offshore

Método / 03 · Abraçadeira Bipartida

Anel de vedação bipartido em junta de flange defeituosa.

Flanges · Castelo de Válvulas · Conexões (Uniões)

Aplicação em juntas de flanges defeituosas e deterioradas, castelo de válvulas e conexões (uniões) de equipamentos em geral. Uso de tecnologia que não prejudica e não interfere na linha industrial — a tubulação permanece intacta.

Reparo de vazamento através da fabricação sob encomenda — em caráter de urgência — com instalação da abraçadeira de vedação bipartida (anel de vedação bipartido) e injeção de selante na cavidade hermética.

Vácuo a 320 kg/cm²Até 900°CBipartidaSob encomendaUrgênciaTubo intacto

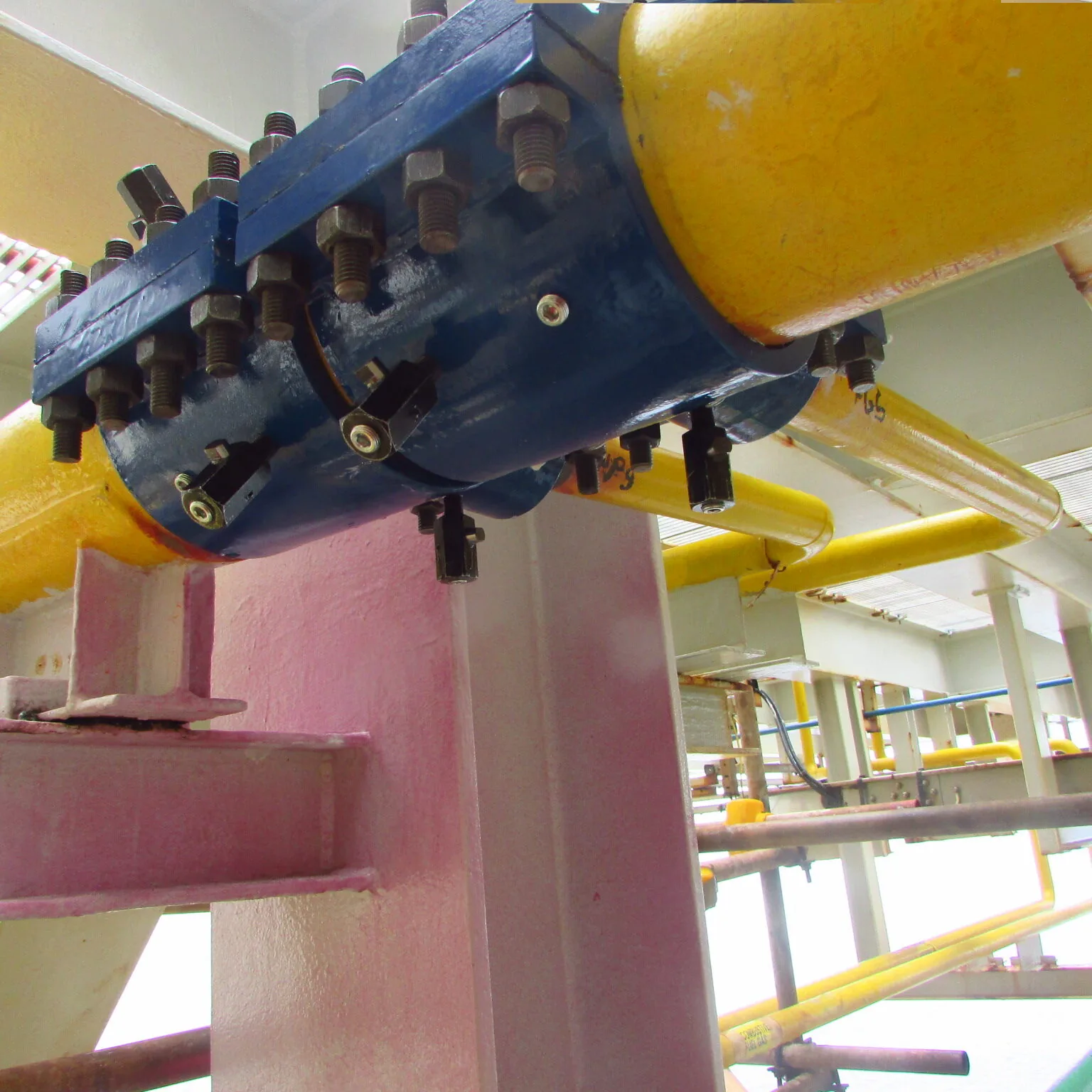

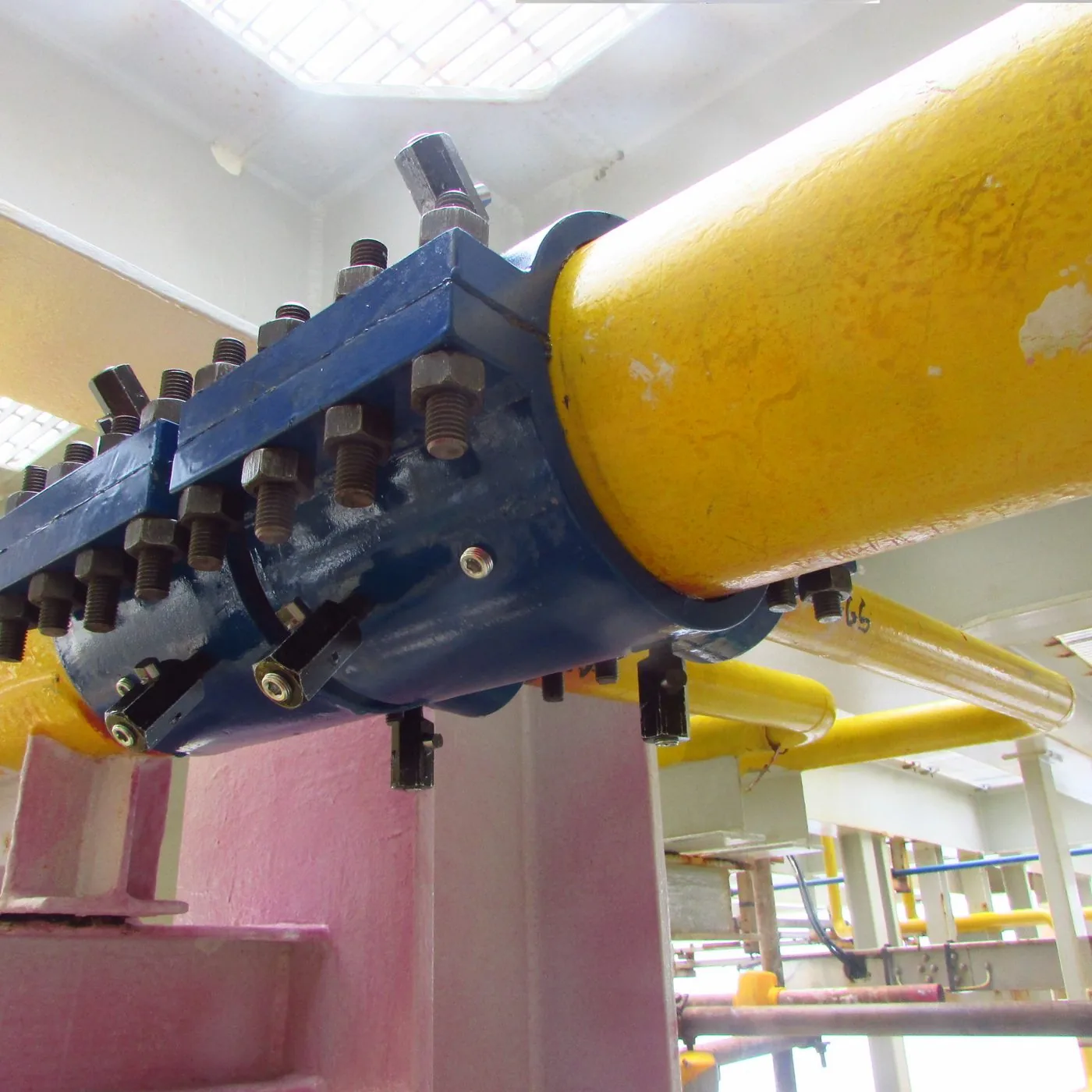

Enclausuramento bipartido TVVA envolvendo trecho de tubulação amarela em operação — cavidade hermética anular com injeção de selante

Método / 04 · Enclausuramento

Cavidade anular envolvendo o trecho da tubulação.

Trechos de Tubulação · Conexões · Redução de Espessura

Aplicação em trechos de tubulações e conexões de qualquer tipo. Prevenção de vazamentos onde ocorra redução de espessura da parede do tubo — o dispositivo bipartido envolve o trecho e forma uma cavidade hermética anular.

Reparo de vazamento através da fabricação sob encomenda — em caráter de urgência — com instalação do dispositivo de vedação bipartido e injeção de selante. Permanece como contenção definitiva ou intermediária até a próxima janela de parada programada.

Vácuo a 320 kg/cm²Até 900°CSob encomendaTrecho qualquerAnularDefinitivo

CONFORMIDADE & SUPORTE

Reparos auditáveis e em conformidade.

Normas técnicas aplicáveis

Vedação executada conforme as normas reconhecidas do setor.

Os reparos TVVA são executados em conformidade com os requerimentos das principais normas técnicas que regem reparos em equipamentos pressurizados — incluindo critérios de projeto, execução, inspeção e documentação para vasos, tubulações e válvulas.

A entrega inclui dossiê técnico do reparo com registro do método aplicado, condições de operação, características do selante, ensaios realizados e validação de campo — material apto a compor o registro de manutenção e auditoria de integridade.

ISO 9001
ASME PCC-2
ASME Seção VIII Div. 1
Dossiê técnico
Registro de manutenção
Validação em campo
Procedimento qualificado
Auditável

Assistência técnica · TecnoFink

Engenharia dedicada para cada vazamento ativo.

A TecnoFink presta assistência técnica especializada para aplicação TVVA — desde a inspeção do ponto de vazamento até a fabricação sob encomenda em caráter de urgência do dispositivo bipartido específico para a geometria do equipamento.

O método inclui levantamento de campo, definição do método (re-engaxetamento, wire wrap, abraçadeira ou enclausuramento), seleção do selante compatível com o fluido e condições de processo, execução supervisionada e acompanhamento da operação após o reparo.

Inspeção em campo
Seleção do método
Seleção do selante
Fabricação sob encomenda
Execução supervisionada
Acompanhamento de cura
Validação de vedação
Plantão técnico

MÉTODO

Como entregamos
cada vedação ativa.

Do diagnóstico do vazamento à validação após cura, a TecnoFink opera em quatro frentes integradas — diagnóstico de campo, projeto do dispositivo, execução supervisionada e validação — com plantão técnico para atendimento de urgência e equipe capacitada para acesso convencional, alpinismo industrial ou áreas classificadas.

DIAGNÓSTICO

Inspeção e levantamento

Levantamento em campo do ponto de vazamento, fluido, pressão, temperatura, geometria do equipamento e área classificada — seleção do método TVVA adequado.

PROJETO

Dispositivo e selante

Projeto e fabricação sob encomenda do dispositivo bipartido (abraçadeira ou enclausuramento) e seleção do selante compatível com fluido e faixa térmica.

EXECUÇÃO

Instalação e injeção

Instalação do dispositivo sobre o equipamento em operação e injeção hidráulica do selante na cavidade hermética — sem hot work, sem parada de planta.

VALIDAÇÃO

Cura e dossiê

Acompanhamento de cura sob condições de operação, validação da vedação e emissão do dossiê técnico do reparo conforme ASME PCC-2 e ISO 9001.

PRÓXIMO PASSO

Tem vazamento ativo?
Atendemos agora.

Compartilhe o equipamento, fluido, pressão, temperatura e a geometria do ponto de vazamento — nossa engenharia retorna com o método TVVA recomendado, projeto do dispositivo bipartido sob encomenda e estimativa para atendimento em caráter de urgência.
